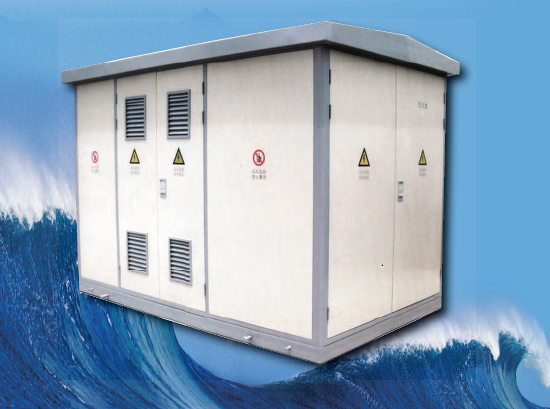

ZBW箱式變電站

型號含義

產品概述

本產品具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點、占地面積僅為同容量常規土建式變電站的1/1-1/15，大大減小了建設費用。在配電系統中可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和建造首選新型成套設備。

本產品符合GB/T 17467/1998《高壓/低壓預裝式變電站》標準的IEC1330標準。

正常使用條件

海拔高度：低于1000m

周?chē)h(huán)境濕度：最高不超過+40℃，最低不低于-25℃，24小時周期內平均溫度不超過+30℃

地震水平加速度不大于0.4m/s

無劇烈震動和沖擊及爆炸危險場所

應用領域

YBo（或ZBW）型系列組合式變電站是將高壓電器設備、變壓器、低壓電器設備等組合成緊湊型成套配電設備，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山、油田、以及臨時施工用電等場所，作配電系統中接收和分配電能之用。

產品主要特點

本產品由高壓配電裝置、變壓器及低壓配電裝置連接而成。分成三個功能隔室，即高壓室、變壓器室和低壓室，可用品字形或目字形結構。高壓室功能齊全，高壓室有環網柜組成一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器可選擇S9、S11等低損耗油浸變壓器或SCB9、SCB10等干式變壓器。

變壓器室設自動強迫風冷系統及照明系統，低壓室根據用戶要求可以采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償裝置、電能計量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理和提高供電質量。
